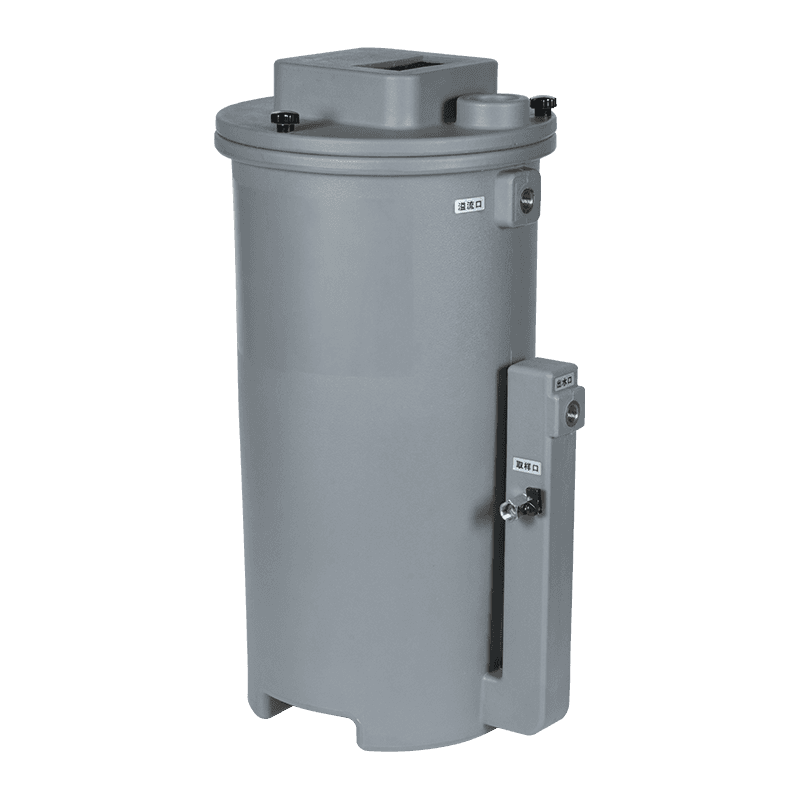

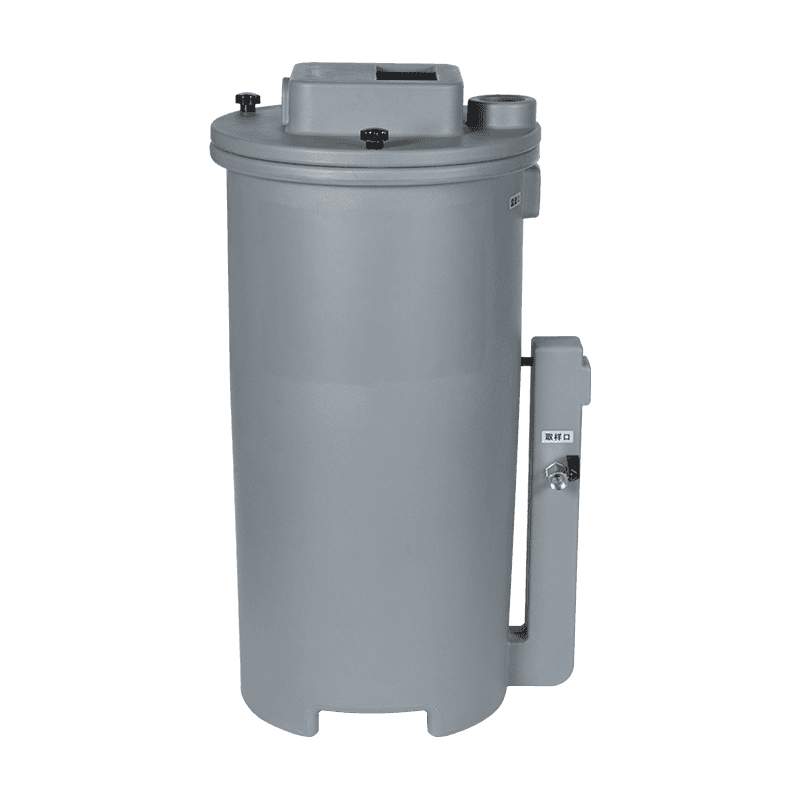

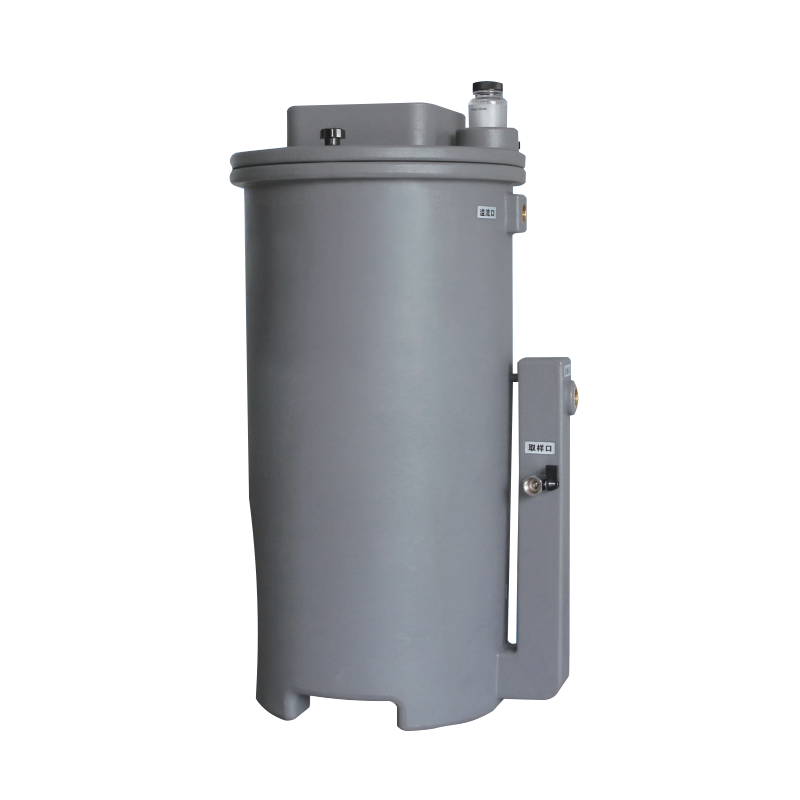

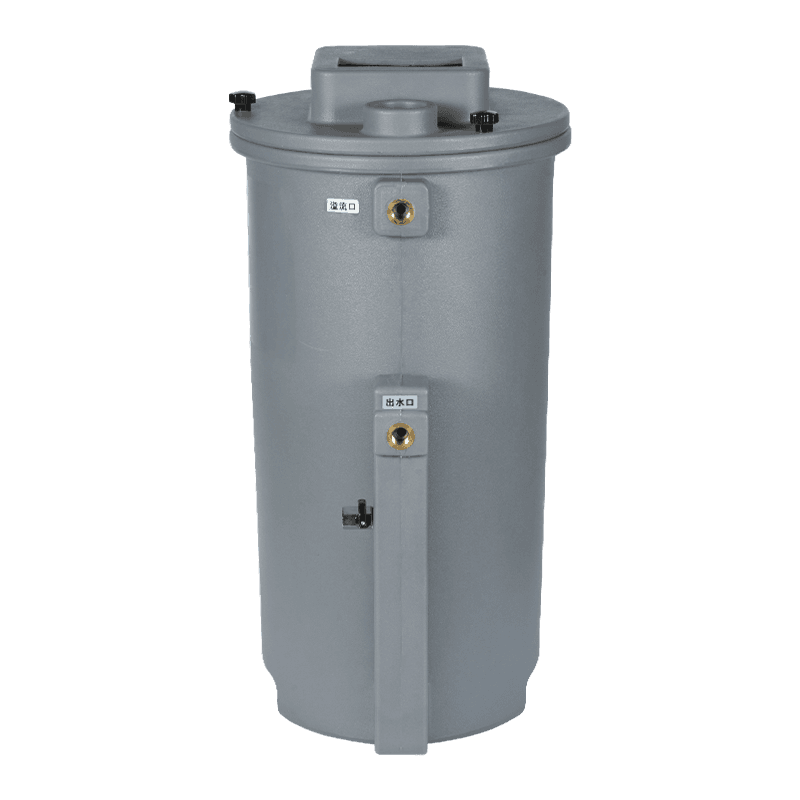

Çalışma prensibi (işleme kapasitesi 4-8m 3 /dk)
1. Yağ içeren basınçlı hava kondens, su girişinden dekompresyon odasına girer.
2. Sistem basıncı dekompresyon odasında salınır ve kondens filtre odasına yavaşça girer.
3. Filtre odasındaki yağ emme filtresi elemanı, kondensattaki yağ damlacıklarının çoğunu emer ve filtreler.
4. Yalnızca eser miktarda yağ içeren kondens daha sonra süzülür ve saflaştırma filtre elemanından saflaştırılır.
5. Filtrelenmiş kondens doğrudan su çıkışından deşarj edilir.

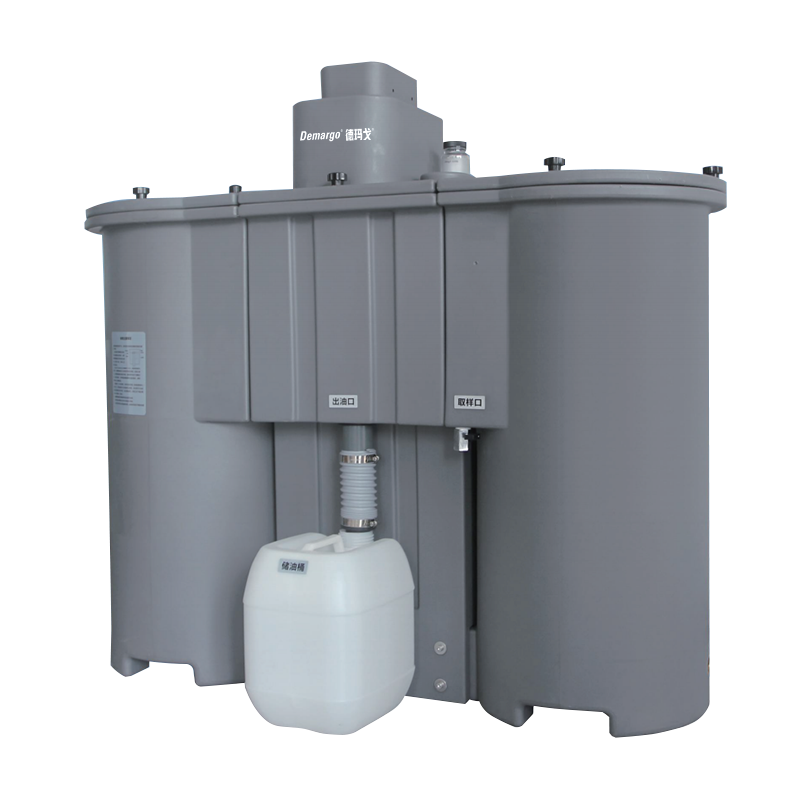

Çalışma prensibi (işleme kapasitesi 15-70m 3 /dk)
1. Yağ içeren basınçlı hava kondens, su girişinden dekompresyon odasına girer. Sistem basıncı dekompresyon odasında serbest bırakılır ve kondens ayrım öncesi odaya akar.
2. Bölüm öncesi odadaki kondens, yağ ve suyun farklı yerçekimine göre otomatik olarak ayrılır.
3. Üst katmandaki sürekli kalınlaşan yağ tabakası, taşma cihazından yağ depolama namlusuna girer.
4. Alt tabakadaki en az yağ ile kondens, yağ damlacıklarının çoğunu emmek ve filtrelemek için birincil filtre tankına başka bir taşma borusundan girer.
5. Filtrasyon ve saflaştırmayı tamamlamak için sadece eser miktarda yağ akışını ikincil filtre tankına akar.
6. Filtrelenmiş kondens doğrudan çıkıştan boşaltılır.
Sorgu
Ürün Açıklaması
| LS Yağ-Suyu Ayırıcı Seçim Tablosu | ||||||
| Model | LS4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Vidalı Makine Akışı (m³/dk) | 4 | 8 | 15 | 30 | 45 | 70 |
| Su giriş çapı | G1/2 " | G1/2 " | 2 × g1/2 " | 2 × g1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Su çıkışı çapı | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Yağ çıkışı çapı | - | - | DN40 | DN40 | DN40 | DN40 |
| Çalışma sıcaklığı | 5 ℃ ~ 60 ℃ | |||||
| Maksimum çalışma baskısı | 16bar | |||||
| Malzeme | Pe | |||||
| Genel Boyutlar (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Ağırlık (Kg) | 14 | 21 | 43 | 55 | 73 | 92 |
